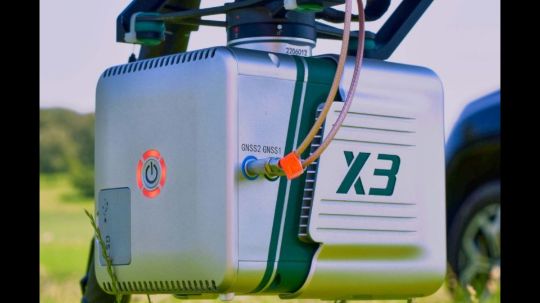

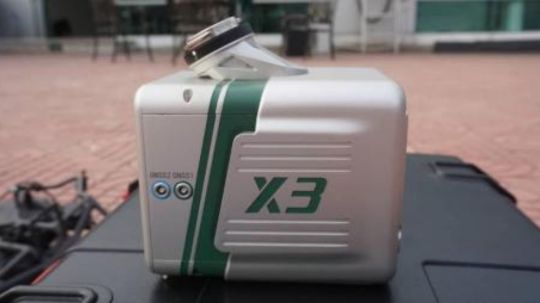

LiAir X3-H: precisión láser para topografía moderna
LiAir X3-H: Precisión láser para topografía moderna
Desbloquea el potencial de tus proyectos con LiAir 3X-H: Escaneo láser aerotransportado de alta precisión
190 m al 10 % de reflectancia
450 m al 80% de reflectancia
Ventajas
Ligero y Sencillo
Los accesorios manuales del sistema son compactos, livianos y robustos, ideales para uso en interiores y exteriores. Con un tamaño de 181.8 × 108 × 88 mm y peso de 0.68 kg, integran una batería de 5870 mAh que ofrece hasta 3 horas de trabajo y 55 minutos por escaneo continuo. Su diseño resistente, junto con una interfaz intuitiva y controles simplificados, permite una operación eficiente con un solo toque.
soporte de modelo portátil
Diseñado como accesorio de mano, este escáner cuenta con una estructura compacta y ligera de solo 0.68 kg (181.8 × 108 × 88 mm), lo que permite una movilidad total en campo. Su sistema de montaje rápido con un solo botón facilita el uso sin complicaciones. Equipado con una batería de 5870 mAh, ofrece hasta 3 horas de trabajo y 55 minutos de operación continua por escaneo, siendo ideal para aplicaciones tanto en interiores como en exteriores.
Operación en múltiples escenarios
Gracias a la tecnología SLAM y al módulo GNSS, este dispositivo permite un posicionamiento preciso incluso en zonas sin señal GNSS, generando modelos 3D detallados a partir de nubes de puntos. Es ideal para diversas aplicaciones como silvicultura, topografía minera, monitoreo energético, escaneo de edificaciones, entre otras.
Operación de alta eficiencia
Ofrece una precisión de entre 3 y 5 cm, con una densidad de puntos que supera los 10,000 puntos por metro cuadrado. Tiene un alcance de medición efectivo de hasta 190 metros (con un 10 % de reflectividad) y puede cubrir hasta 100,000 m² por hora, lo que garantiza una alta eficiencia operativa.
Fusión de alta precisión
Compatible tanto con aplicaciones aéreas (con señal GNSS) como en interiores (sin señal GNSS), este sistema permite operar en cualquier entorno gracias a su plataforma aérea y kit portátil. Captura directamente nubes de puntos terrestres con coordenadas absolutas y datos aéreos, adaptándose a diversos escenarios. La fusión de las nubes de puntos alcanza una precisión a nivel centimétrico.
Especificaciones Operativas del Sistema LiDAR
El sistema cuenta con un rango de detección de hasta 450 metros en objetivos con alta reflectividad y 190 metros con reflectividad del 10%, lo que lo hace ideal para múltiples entornos. Ofrece una precisión vertical de 5 cm a 70 metros, asegurando resultados confiables. Su diseño compacto (136×106×129 mm) y peso ligero de 1.25 kg permiten una operación ágil, especialmente en vuelos a velocidades de 5–10 m/s. Funciona con voltajes entre 12 y 24 V y tiene un consumo eficiente de 22 W, además de contar con almacenamiento interno de 256 GB en tarjeta TF. Opera en un amplio rango de temperaturas, de -20 °C a 50 °C, y puede almacenarse entre -30 °C y 60 °C.
Rendimiento Técnico del Sensor LiDAR
El sensor LiDAR presenta una longitud de onda de 905 nm y utiliza un láser de Clase 1, seguro para los ojos. Ofrece una precisión de rango de 2 cm (1σ a 20 m), ideal para mediciones detalladas. Su campo de visión abarca 70.4° en horizontal y 4.5° en vertical, permitiendo una cobertura eficiente del entorno. Con una tasa de generación de hasta 720,000 puntos por segundo mediante triple retorno, y utilizando un método de escaneo repetitivo, este sensor es altamente eficaz para capturar datos precisos y densos en tiempo real.
Sistema de Orientación, Captura Óptica y Procesamiento de Datos
El sistema cuenta con una precisión de attitude de 0.008°, ofreciendo una orientación vertical sumamente estable y confiable. En cuanto a las capacidades ópticas, se integra una cámara con sensor de imagen APS-C de 26 megapíxeles, distancia focal de 16 mm / 24 mm y tamaño de imagen de 6252×4168 píxeles, ideal para obtener imágenes de alta resolución. Para la gestión de datos, el equipo es compatible con el software de planificación y control GreenValley, el sistema de preprocesamiento LiGeoreference y el post-procesamiento en LiDAR360 (opcional), lo que garantiza un flujo de trabajo completo desde la captura hasta el análisis.
cámara
Cámara de 26 Megapíxeles
Cámara de mapeo personalizada de alta resolución, ahora integrada con un sensor mejorado que aumenta la resolución de imagen de 24 a 26 megapíxeles. Esta mejora permite la generación de nubes de puntos a todo color con gran nivel de detalle, así como ortofotos de alta precisión, optimizadas para aplicaciones de fotogrametría profesional.
asistente de vuelo greenvalley
El software de GreenValley permite ver nubes de puntos en tiempo real, ajustar parámetros y monitorear el sistema, todo desde el control remoto RTK de los drones M300/M350, funcionando en conjunto con el sensor X3-H para supervisar el sitio al instante.
asistente de vuelo greenvalley
El software de GreenValley permite ver nubes de puntos en tiempo real, ajustar parámetros y monitorear el sistema, todo desde el control remoto RTK de los drones M300/M350, funcionando en conjunto con el sensor X3-H para supervisar el sitio al instante.
asistente de vuelo greenvalley
El software de GreenValley permite ver nubes de puntos en tiempo real, ajustar parámetros y monitorear el sistema, todo desde el control remoto RTK de los drones M300/M350, funcionando en conjunto con el sensor X3-H para supervisar el sitio al instante.
Soluciones Específicas por Industria
Aplicaciones en servicios públicos
brinda el levantamiento, mapeo y gestión precisa de infraestructuras subterráneas y superficiales (tuberías, redes eléctricas, alcantarillado, etc.), facilitando su mantenimiento y planificación.
Minería
es utilizada en la minería para medir terrenos, calcular volúmenes y controlar taludes con alta precisión, mejorando la seguridad y eficiencia en las operaciones.
Levantamiento de Propiedades:
es empleado en el mapeo de terreno para realizar mediciones topográficas precisas, facilitando levantamientos, trazados y análisis geoespaciales en diversas aplicaciones.
mapas en alta definición
El X3 H se utiliza en aplicaciones de mapas de alta definición para capturar datos topográficos con gran precisión, permitiendo la creación de modelos detallados del terreno e infraestructuras, esenciales para navegación avanzada y planificación urbana.
Lineas electricas
Silvicultura
con esta herramienta se va a registrar altura, diámetro y ubicación de árboles, optimizando la gestión forestal.
PLANIFICACIÓN Y ESCANEO DE ALTA PRECISIÓN
Soluciones geoespaciales avanzadas para todas las industrias
En LiDAR PERU, transformamos datos en decisiones inteligentes. Somos líderes en servicios de mapeo topográfico y geoespacial, utilizando tecnología LiDAR de última generación para capturar datos precisos y detallados en cualquier tipo de terreno, incluso en las condiciones más desafiantes.
Atendemos una amplia gama de industrias, incluyendo minería, construcción, agricultura, ingeniería civil, estudios ambientales, gestión forestal, inventario vial y catastros urbanos. Nuestro equipo de expertos garantiza que cada proyecto se ejecute con la máxima precisión y eficiencia, brindando soluciones personalizadas que se adaptan a las necesidades específicas de cada sector.
Además de nuestros servicios de mapeo, en LiDAR PERU ofrecemos soluciones completas para optimizar tus proyectos. Contamos con opciones de alquiler de equipos, suscripciones a servicios de procesamiento de datos, y si lo prefieres, también podemos venderte los equipos más avanzados del mercado. Nuestra meta es proporcionarte todas las herramientas y el apoyo necesario para que tus proyectos sean un éxito desde el inicio hasta la finalización.
