Zenmuse l2

Potente alcance, precisión sublime
VER VIDEO

Zenmuse l2

Potente alcance, precisión sublime
VER VIDEO

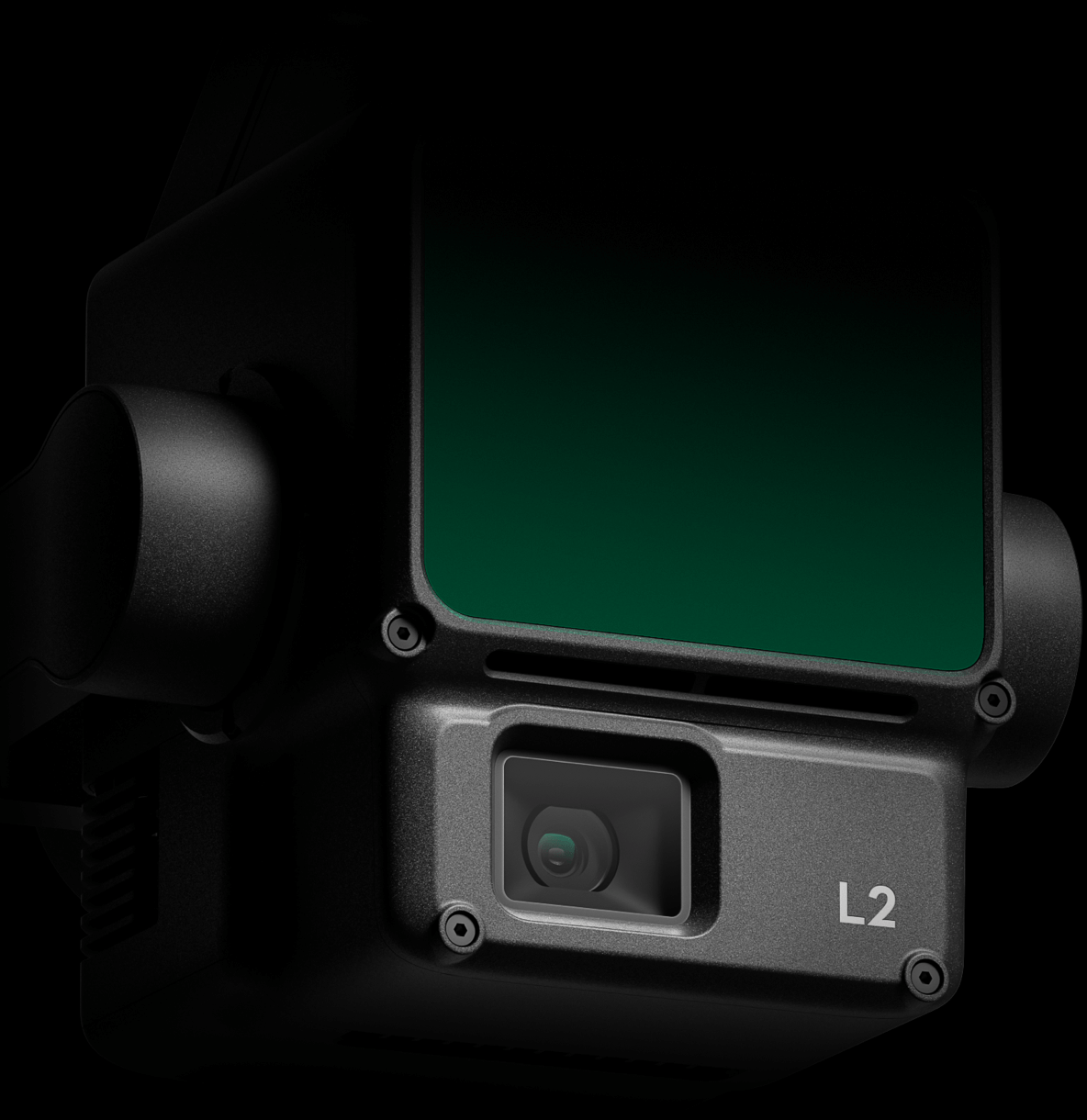

Zenmuse L2 integra LiDAR de marco, un sistema de IMU de alta precisión y desarrollo propio y una cámara de mapeo RGB con CMOS 4/3 que permiten a las plataformas de vuelo de DJI obtener datos geoespaciales más precisos, eficientes y fiables. Cuando se usa con DJI Terra, ofrece una solución todo en uno y lista para usarse para la recopilación de datos 3D y el posprocesamiento de alta precisión.

Alta precisión

Precisión vertical: 4 cm;
precisión horizontal: 5 cm [1]

Eficiencia excepcional

2.5 km2 abarcados
en un solo vuelo

Alcance de detección

250 m con reflectividad del 10 % y 100 klx
450 m con reflectividad del 50 % y 0 klx

Penetración superior
Puntos láser más pequeños,
nubes de puntos más densas

5 retornos

Todo en uno,
listo para usarse

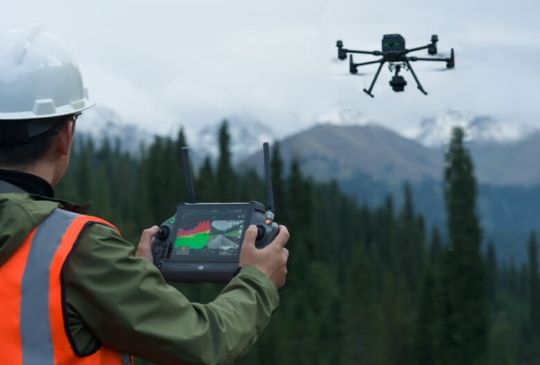

Vista en directo
de la nube de puntos

Procesamiento en DJI Terra con solo un cliCK

Solución LiDAR integrada

SedGracias a su potente hardware, la L2 permite escanear de forma precisa objetivos complejos con un mayor alcance y obtener nubes de puntos más rápidamente. Durante las operaciones, los usuarios pueden previsualizar, reproducir y procesar sobre el terreno modelos de nubes de puntos, con informes de calidad de las tareas generados por DJI Terra, para ofrecer una solución simple y en un solo paso que mejora la eficiencia general. Esto permite a los usuarios lograr resultados de alta precisión en las nubes de puntos, con posprocesamiento en un solo paso..

Precisión de alto nivel

Mediante la combinación de GNSS y una IMU de desarrollo propio de alta precisión, esta solución logra precisión vertical de 4 cm y precisión horizontal de 5 cm.

Eficiencia excepcional
Está lista para funcionar en cuanto se enciende y puede recopilar datos tanto geoespaciales como RGB de un área de 2.5 km2 en un solo vuelo.
Operación intuitiva

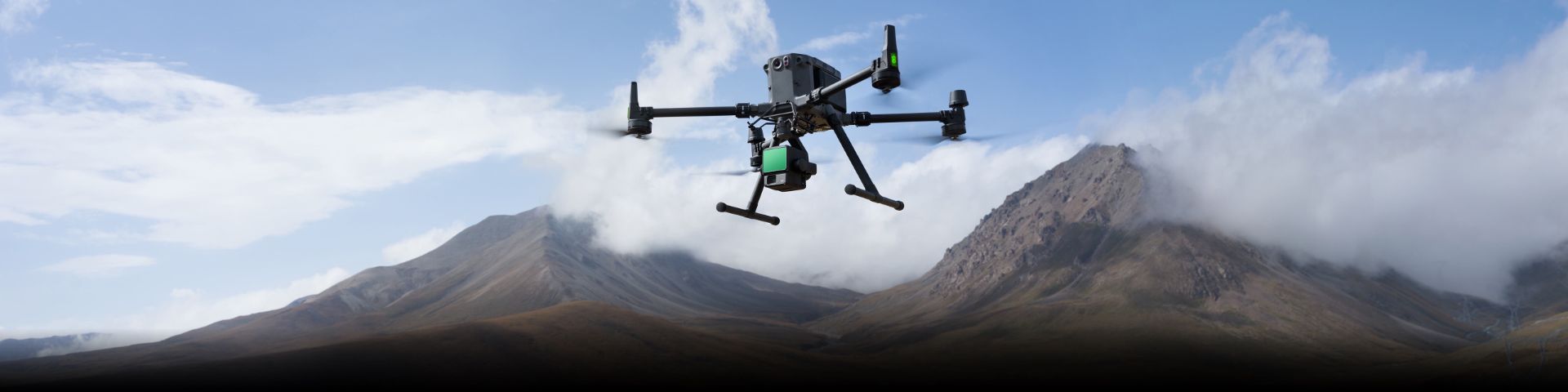

En combinación con el Matrice 350 RTK y DJI Terra, la L2 ofrece una solución todo en uno de uso sencillo para que aún más operarios puedan trabajar con ella

LiDAR basado en FRAMES

Aumento del 30 % del alcance de detección

La L2 puede detectar desde 250 m con reflectividad del 10 % y 100 klx, [3] y desde 450 m con reflectividad del 50 % y 0 klx. [3] La altitud operativa típica aumenta ahora hasta 120 metros, lo que mejora notablemente la seguridad y la eficiencia operativas.

PUNTOS LÁSER MÁS PEQUEÑOS,
NUBES DE PUNTOS MÁS DENSAS

Con un reducido tamaño de los puntos de 4×12 cm a 100 m (solo una quinta parte del de la L1), la L2 no solo detecta objetos más pequeños con un mayor nivel de detalle, también puede penetrar por vegetación más densa y generar modelos de elevación digital (Digital Elevation Models, DEM) más precisos.

Puntos láser más pequeños,
nubes de puntos más densas

Con un reducido tamaño de los puntos de 4×12 cm a 100 m (solo una quinta parte del de la L1), la L2 no solo detecta objetos más pequeños con un mayor nivel de detalle, también puede penetrar por vegetación más densa y generar modelos de elevación digital (Digital Elevation Models, DEM) más precisos.

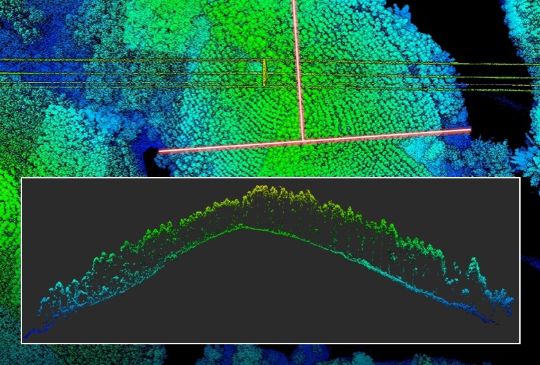

Admite 5 retornos

En áreas de mucha vegetación, la L2 puede capturar más puntos de tierra bajo las hojas.

TASA DE NUBE DE PUNTOS EFECTIVA: 240 000 PTS./S

En los modos de retorno único y múltiple, la L2 puede alcanzar una tasa de emisión de nube de puntos de 240 000 puntos por segundo, lo que permite obtener más información de las nubes de puntos en un plazo determinado

Tasa de nube de puntos efectiva: 240 000 pts./s


En los modos de retorno único y múltiple, la L2 puede alcanzar una tasa de emisión de nube de puntos de 240 000 puntos por segundo, lo que permite obtener más información de las nubes de puntos en un plazo determinado.

Dos modos de escaneo

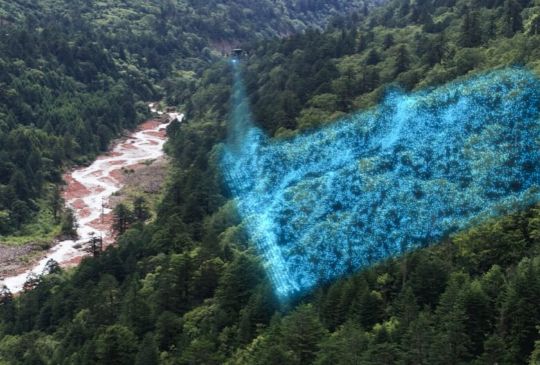

La L2 cuenta con dos modos de escaneo para ofrecer a los usuarios flexibilidad según lo que demande su tarea. En el modo de escaneo repetitivo, el LiDAR de la L2 puede lograr nubes de puntos más uniformes y precisas, a la vez que cumple los requisitos de la cartografía de alta precisión. En el modo de escaneo no repetitivo, ofrece una penetración más profunda para obtener más información estructural, por lo que es adecuada para inspección de líneas de alta tensión, topografía forestal y otros escenarios.

DISEÑO BASADO EN frames

El diseño basado en marco da como resultado una tasa efectiva de nube de puntos de hasta un 100 %. Junto con un estabilizador de tres ejes, ofrece más posibilidades para la topografía.

Diseño basado en frames

El diseño basado en marco da como resultado una tasa efectiva de nube de puntos de hasta un 100 %. Junto con un estabilizador de tres ejes, ofrece más posibilidades para la topografía.

Sistema de IMU
de alta precisión

Precisión mejorada

El sistema de IMU de alta precisión de desarrollo propio, combinado con el sistema de posicionamiento por RTK del dron para la fusión de datos durante el posprocesamiento, proporciona a la L2 acceso a una información enormemente precisa sobre la posición absoluta, la velocidad y la altitud. Además, la adaptabilidad ambiental mejorada del sistema de IMU aumenta la fiabilidad y la precisión operativas de la L2.

Precisión de guiñada [6]

Tiempo real: 0.2°; posprocesamiento: 0.05°

Precisión de cabeceo/rotación [6]

Tiempo real: 0.05°; posprocesamiento: 0.025°

SIN CALENTAMIENTO DE LA IMU

Se ha mejorado notablemente el rendimiento del sistema de la IMU para que se pueda utilizar en cuanto se enciende. Y el dron que la lleva está listo para iniciar tareas inmediatamente en cuanto el RTK pase a estado FIX, para ofrecer una experiencia sobre el terreno optimizada.

Sin calentamiento de la IMU

Se ha mejorado notablemente el rendimiento del sistema de la IMU para que se pueda utilizar en cuanto se enciende. Y el dron que la lleva está listo para iniciar tareas inmediatamente en cuanto el RTK pase a estado FIX, para ofrecer una experiencia sobre el terreno optimizada.

Cámara de mapeo RGB

CMOS 4/3, obturador mecánico
El tamaño de los píxeles se ha aumentado a 3.3 μm y los píxeles efectivos ahora llegan a 20 MP, lo que da como resultado una notable mejora en el sistema de imágenes general, así como detalles de las nubes de puntos con colores auténticos más ricos. El intervalo mínimo entre fotos se ha reducido a 0.7 segundos. La cámara de mapeo tiene una cuenta de obturación de hasta 200 000 veces, lo que reduce aún más los costes operativos. Cuando no es necesario recopilar nubes de puntos, la cámara RGB aún puede tomar fotos o vídeos, o recopilar imágenes para mapas de luz visible.

Aplicaciones

Mapeo topográfico
Genere rápidamente mapas topográficos utilizando modelos de elevación digitales precisos.
AEC y Topografía
Administre el ciclo de vida completo del proyecto utilizando nubes de puntos de alta precisión y modelos 3D
Respuesta de emergencia
En cualquier momento del día, recopile información crítica en tiempo real utilizando nubes de puntos de color real.
Energía e Infraestructura
Modele estructuras dispersas o complejas en detalle para administrarlas de manera eficiente y segura.
Gestión Agrícola y Forestal
Obtenga información sobre la densidad de la vegetación, el área, el volumen de existencias, el ancho del dosel y las tendencias de crecimiento.
Cumplimiento de la ley
Obtenga conocimiento de la situación e información forense en tiempo real para tomar decisiones informadas en el sitio.
