LiAir H800: Escaneo láser aéreo

Ligero, preciso y de largo alcance para drones

LiPowerline

Software Avanzado de Aplicación LiDAR para Energía

Es un software de vanguardia que procesa y analiza grandes cantidades de datos de nubes de puntos para identificar de manera rápida y precisa posibles peligros en los canales eléctricos. Ofrece características completas, que incluyen análisis de condiciones en tiempo real, análisis de advertencias basado en simulación, aceptación de finalización de líneas de transmisión y planificación detallada de rutas de inspección. LiPowerline proporciona datos esenciales a los clientes del sector eléctrico, asegurando una operación segura y confiable de las líneas de energía.

El LiAir H800 es un avanzado sistema LiDAR para UAV, diseñado para rangos medios a largos por GVI. Con un sistema liviano, navegación inercial y cámara de alta resolución, ofrece una solución integral para inspección de líneas eléctricas, monitoreo forestal y evaluación de desastres. Compatible con GreenValley App y LiGeoreference, optimiza la eficiencia en múltiples aplicaciones.

Procesamiento de nubes de puntos a nivel TB

Clasificación de nubes de puntos mediante IA

Vectorización rápida de líneas eléctricas

Medición de torres y líneas eléctricas y análisis automático

Análisis de peligros del canal de potencia

Análisis de alertas basado en simulación

Generación de informes con un solo clic

Planificación de rutas de inspección fina

26 MP

Resolución: 6252x4168

y una longitud focal de 16 mm/24 mm

Rango de detección

350 m @ 10% reflectancia.
790 m @ 50% reflectancia.
1000 m @ 80% reflectancia.

Peso

2.25 kg

Precisión (Vertical)

±5 cm

Comunicación:

WIFI

Memoria

Tarjeta TF de 256 GB.

Temperatura

Almacenamiento: -30 a 60 °C.
Operación: -20 a 50 °C

Duración de Escaneo

55 minutos

Puerto USB, Ethernet

Descargar Brochure

Clasificación automática de nubes de puntos de IA

LiPowerline utiliza inteligencia artificial para realizar una clasificación automática y precisa de nubes de puntos en 14 categorías, incluyendo conductores, torres, vegetación, edificaciones y más. Alcanza una precisión superior al 95 % en líneas de transmisión y al 85 % en líneas de distribución.

Marcación y gestión eficiente de torres

Permite marcar manualmente y extraer automáticamente puntos de torre, además de importar archivos contables. En líneas de distribución con varios ramales, facilita la gestión mediante una estructura en árbol y la creación de archivos contables.

Estructura de árbol de ramas, marcado y gestión de torres

Marcado automático de puntos de torre con un solo clic

Vectorización de líneas eléctricas

LiPowerline ofrece herramientas automáticas y semiautomáticas para vectorizar de forma rápida y eficiente aisladores, conductores, líneas de protección, hilos de drenaje, cruces y torres.

Colgado automático de aisladores y vectorización de líneas eléctricas

Vectorización de torres

Características Avanzadas de Navegación y Captura

Sistema Lidar

La unidad LiDAR opera con una longitud de onda de 1535 nm y ofrece una precisión repetida de 3 mm a 100 m. Con un amplio campo de visión de 100° y una frecuencia de datos ajustable entre 100 y 2000 kHz, permite una detección detallada con retornos de eco ilimitados bajo condiciones específicas de prueba.

Sistema de navegación inercial:

Equipado con GNSS compatible con GPS, GLONASS, Galileo y BD, el sistema ofrece una frecuencia de datos IMU de 1000 Hz, con una alta precisión de azimuth de 0.019° y actitud de 0.006°.

Cámara

Resolución de 26 MP, capturando imágenes en 6252x4168 píxeles con una longitud focal de 16 mm o 24 mm, ideal para mapeo de alta precisión.

Escaneo Preciso y de Largo Alcance en un Sistema Compacto

Análisis de peligros del canal de transmisión y alerta temprana

A partir de nubes de puntos clasificadas, permite analizar puntos de despeje peligrosos, cruces y riesgo de caída de árboles en canales eléctricos, evaluando con precisión los posibles peligros y generando informes detallados.

Análisis de puntos peligrosos de despeje

Análisis de cruces

Análisis de caída de árboles

Análisis de las condiciones de trabajo mediante simulación

Permite simular condiciones como alta temperatura, acumulación de hielo y fuertes vientos, analizando los puntos de riesgo en los canales según los conductores simulados y generando informes detallados.

Simulación de alta temperatura

Simulación de formación de hielo

Simulación de desviación del viento

Medición integral de torres y líneas eléctricas y análisis automático

Ofrece más de 15 funciones de medición y análisis automático para líneas eléctricas y torres, como distancia mínima, separación entre fases, caída de conductores, inclinación de torres y diferencia de altura entre brazos. Genera informes estándar para la aceptación de la infraestructura.

Herramienta de medición de distancia mínima

Herramienta de medición de distancia de fase

Herramienta de medición de hundimiento

Análisis automático de la inclinación de la torre con informe

Análisis automático de distancia de fase con informe

Análisis automático de medición de pandeo con informe

Planificación de rutas de vuelo de vehículos aéreos no tripulados

Planifica de forma eficiente rutas de inspección con drones para líneas de transmisión y distribución, abarcando torres, canales y conductores. Permite inspecciones autónomas, detección y anotación de defectos en imágenes, y generación de informes detallados.

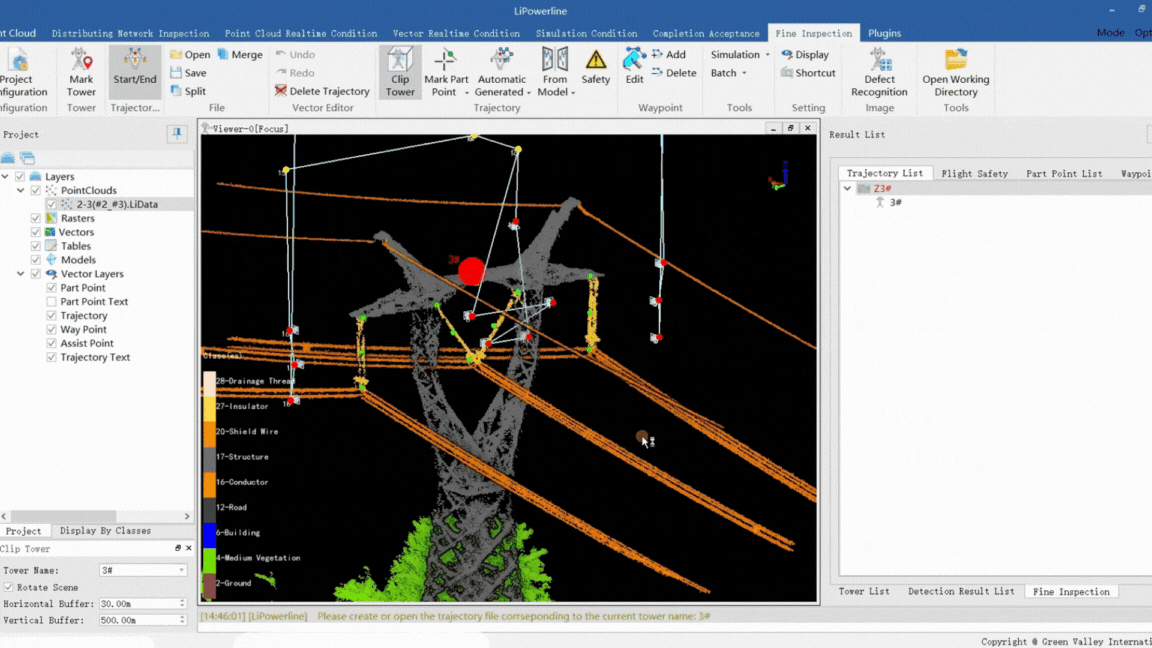

Ruta de vuelo de inspección fina de la red principal: extracción automática de componentes, generación de ruta con un solo clic y visualización de fotos

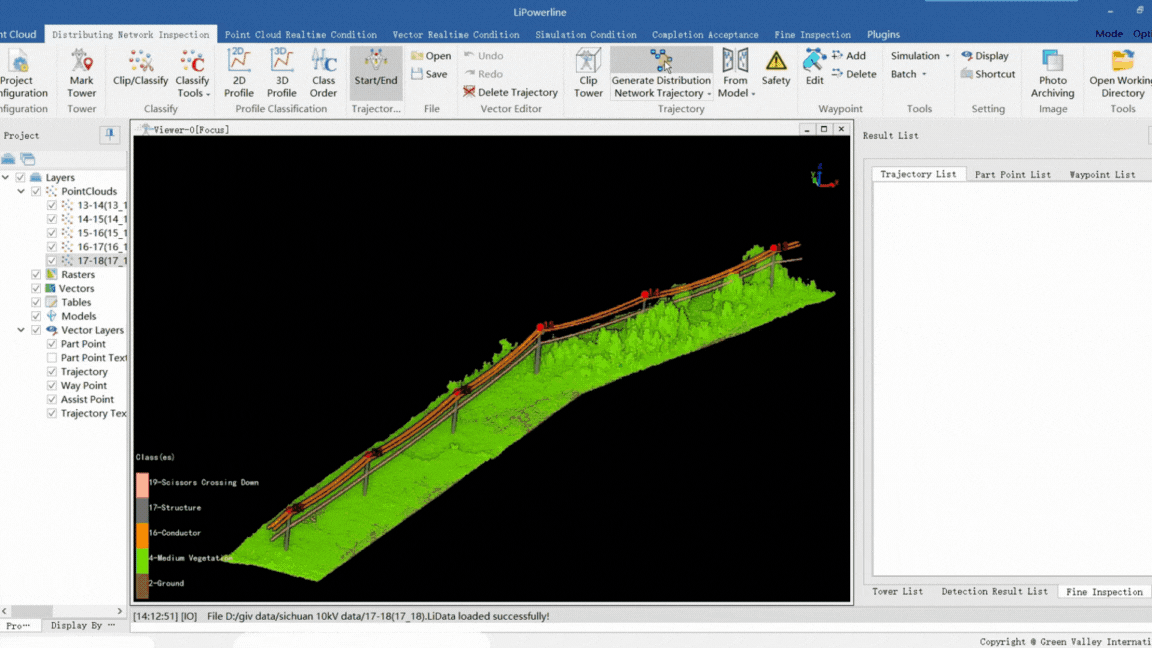

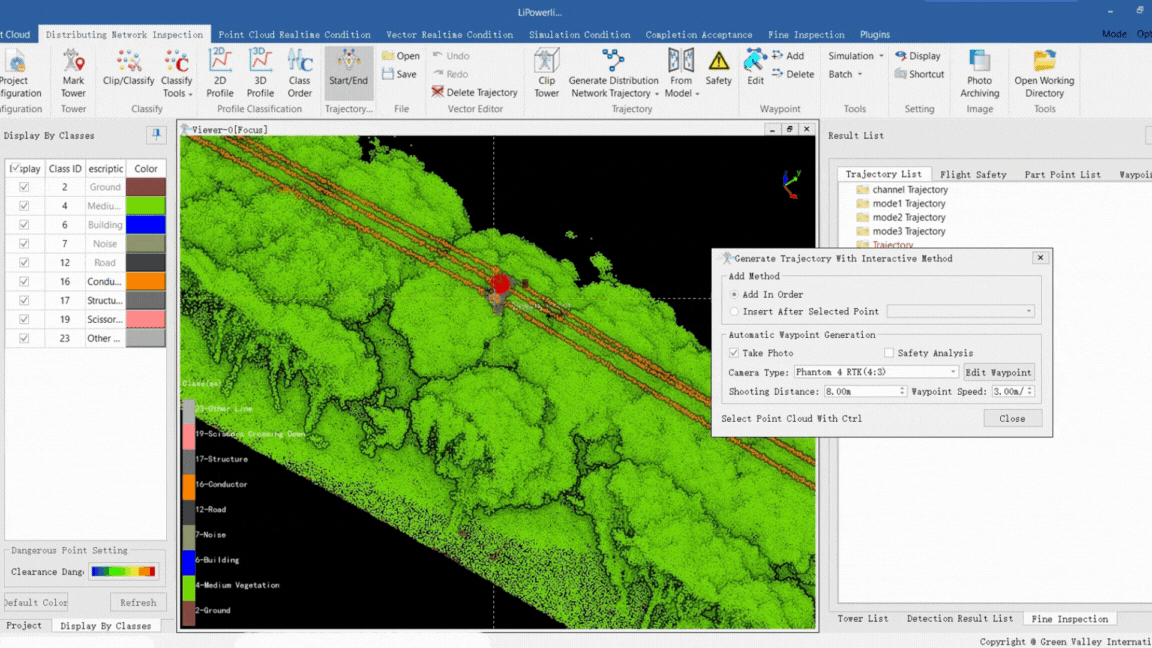

Ruta de vuelo de inspección de la red de distribución: generación de rutas basadas en modos, visualización de fotos e informe de defectos

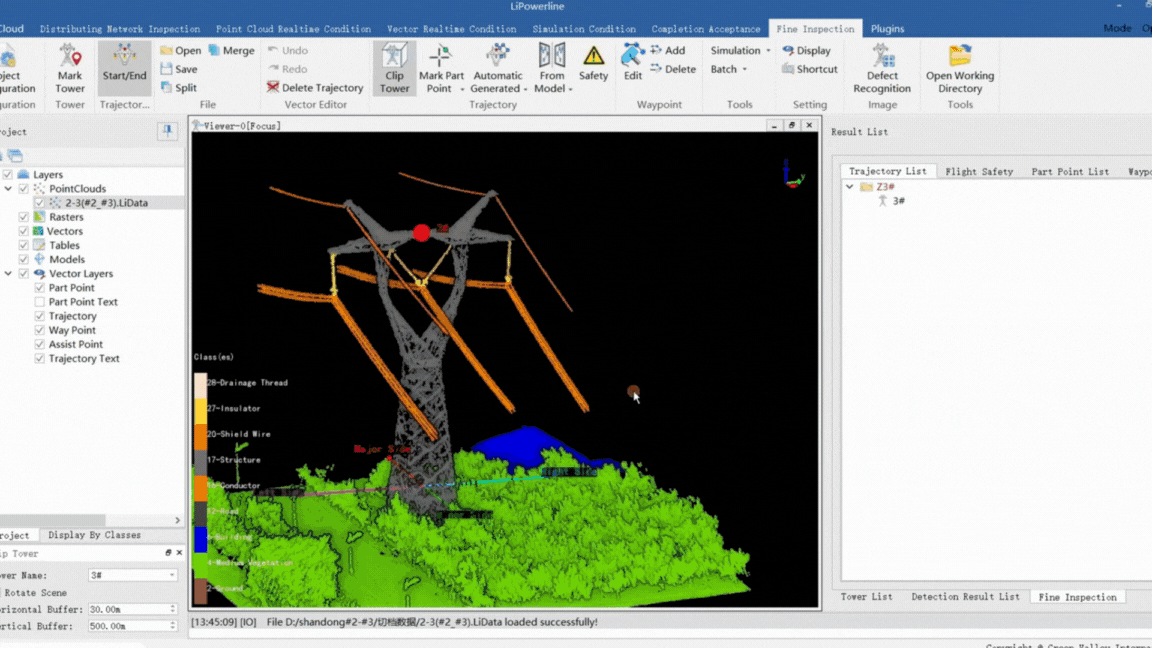

Inspección de seguridad de rutas de vuelo y edición de puntos de referencia

Generación por lotes de rutas de vuelo de inspección para torres similares mediante el método de coincidencia de plantillas

Herramientas esenciales

Herramientas de línea de parche: Fusionar nubes de puntos y vectores

Herramientas de línea de parche: Línea de parche interactiva

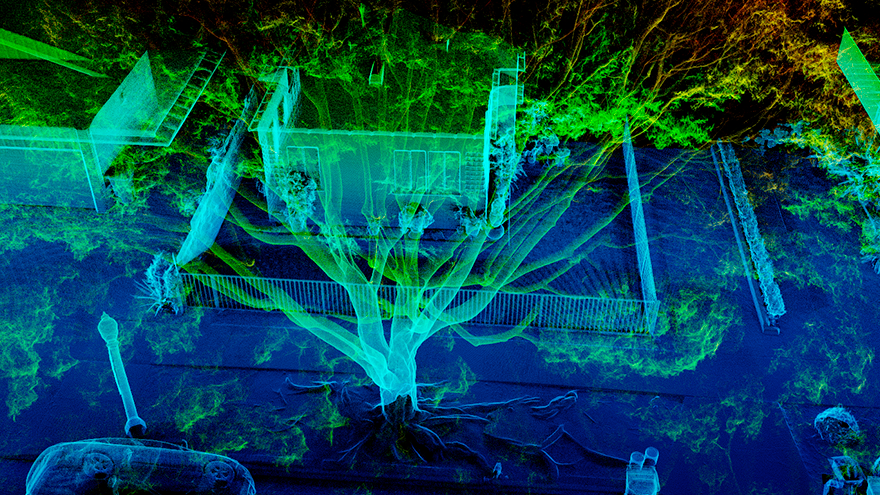

Segmentación de árboles individuales

Procesamiento por lotes para el análisis de canales de líneas eléctricas

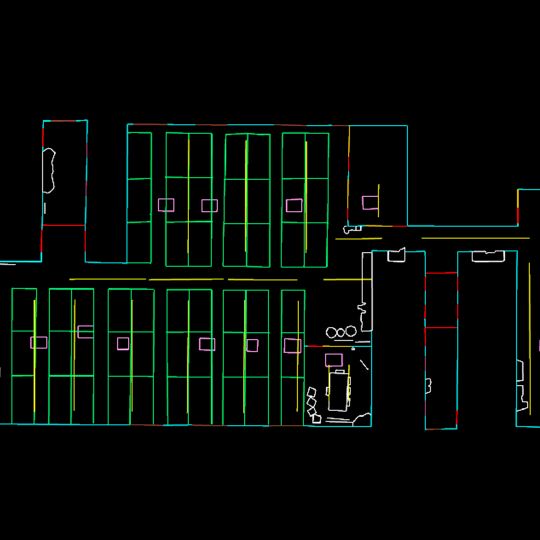

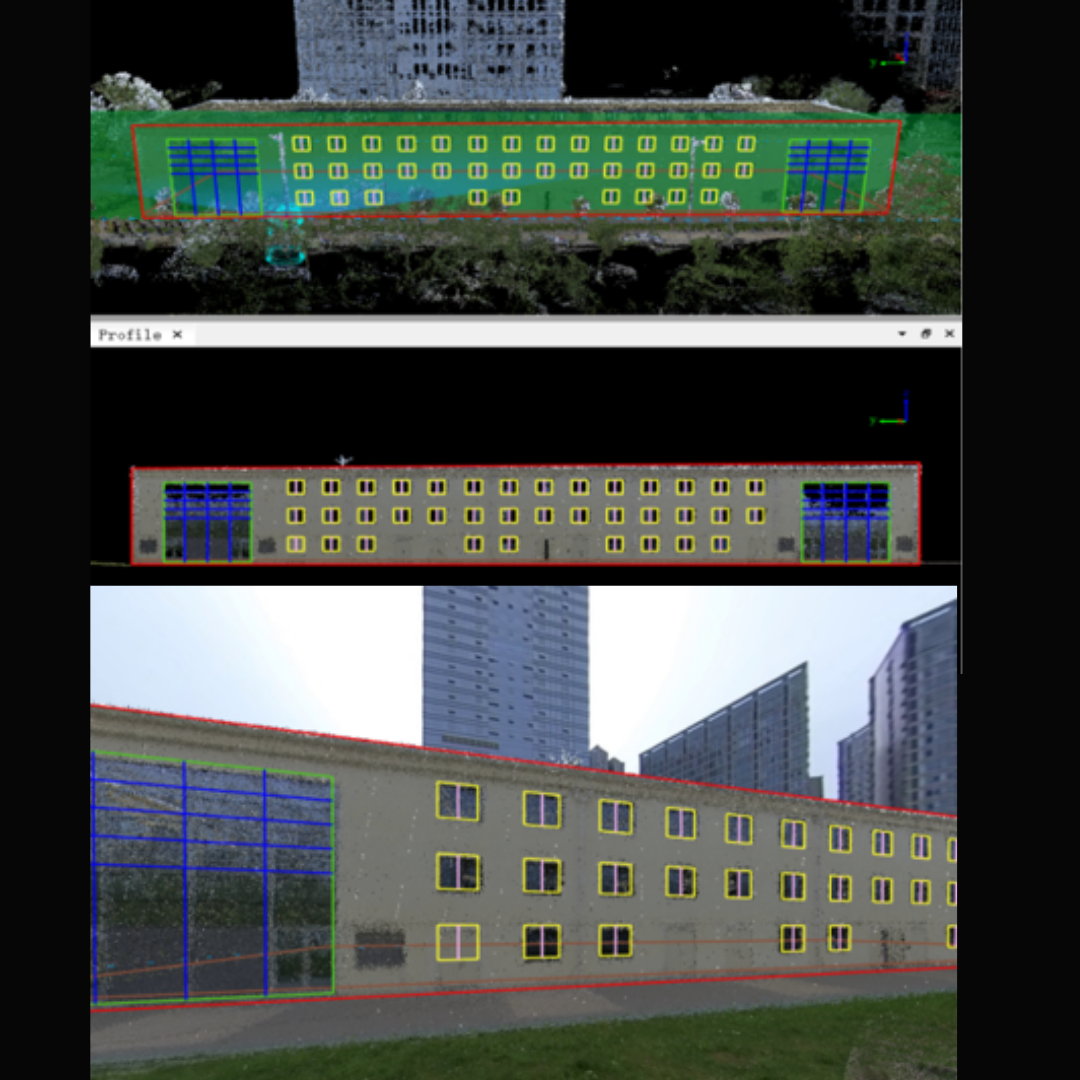

Levantamiento de Fachadas

Proporciona métodos de recopilación de líneas base en múltiples modos.
Herramientas prácticas para dibujar elementos de fachadas.
Uso de imágenes panorámicas para facilitar el levantamiento de fachadas.
Cálculos precisos de longitudes y áreas, con soporte para exportar tablas en otros formatos.
Exportación de DXF, datos de ortofotos, entre otros.

Densidad de nube de puntos autoadaptable

Ajusta automáticamente la frecuencia de puntos y la velocidad de rotación de acuerdo con la altura para garantizar que el espaciado entre líneas y puntos sea siempre consistente en diferentes combinaciones de altura y velocidad, lo que garantiza que la nube de puntos se distribuya uniformemente y conserve mejor las características espaciales de los objetos terrestres.

Haz de Luz Preciso, Máxima Penetración

Con un punto láser reducido y una energía altamente concentrada, el sistema garantiza una penetración eficiente, incluso en áreas con densa vegetación y terrenos montañosos complejos

Comparativa de productos de la competencia

Energía Concentrada para Desafíos Complejos

El diseño compacto del haz de luz permite alcanzar mayor profundidad en entornos forestales densos y montañosos, capturando detalles con precisión incomparable.

Precisión en cada detalle

El LiDAR H800 proyecta un punto de luz de tan solo 5 cm de diámetro a 100 metros, garantizando máxima precisión y enfoque en cada escaneo. En comparación, otras tecnologías, como el modelo L2, proyectan un haz de 4 × 12 cm a la misma distancia, evidenciando la superioridad del H800 en aplicaciones de alta resolución.

Alta Definición y Eficiencia en Entornos Desafiantes con el H800

Mapeo Eficiente y Preciso en Grandes Áreas

El sistema LiDAR permite realizar levantamientos topográficos a una velocidad de hasta 700 hectáreas por hora, gracias a su ancho de banda amplio y su alta precisión. Esta capacidad asegura un mapeo eficiente y detallado en grandes áreas, optimizando tiempos y resultados.

Cámara 26MP

Cámara de mapeo de alta resolución integrada de 26 megapíxeles, capaz de obtener imágenes con una resolución de 4.7 cm a 200 m de altitud, y de generar nubes de puntos en color de alta calidad tras la coloración.

Mejor densidad de nube de puntos (400 m de altitud)

El LiAir H800 garantiza una distribución uniforme de puntos a 400 m de altitud, proporcionando mayor nivel de detalle y consistencia en comparación con otras marcas. Esto permite capturas más claras y completas en cualquier entorno.

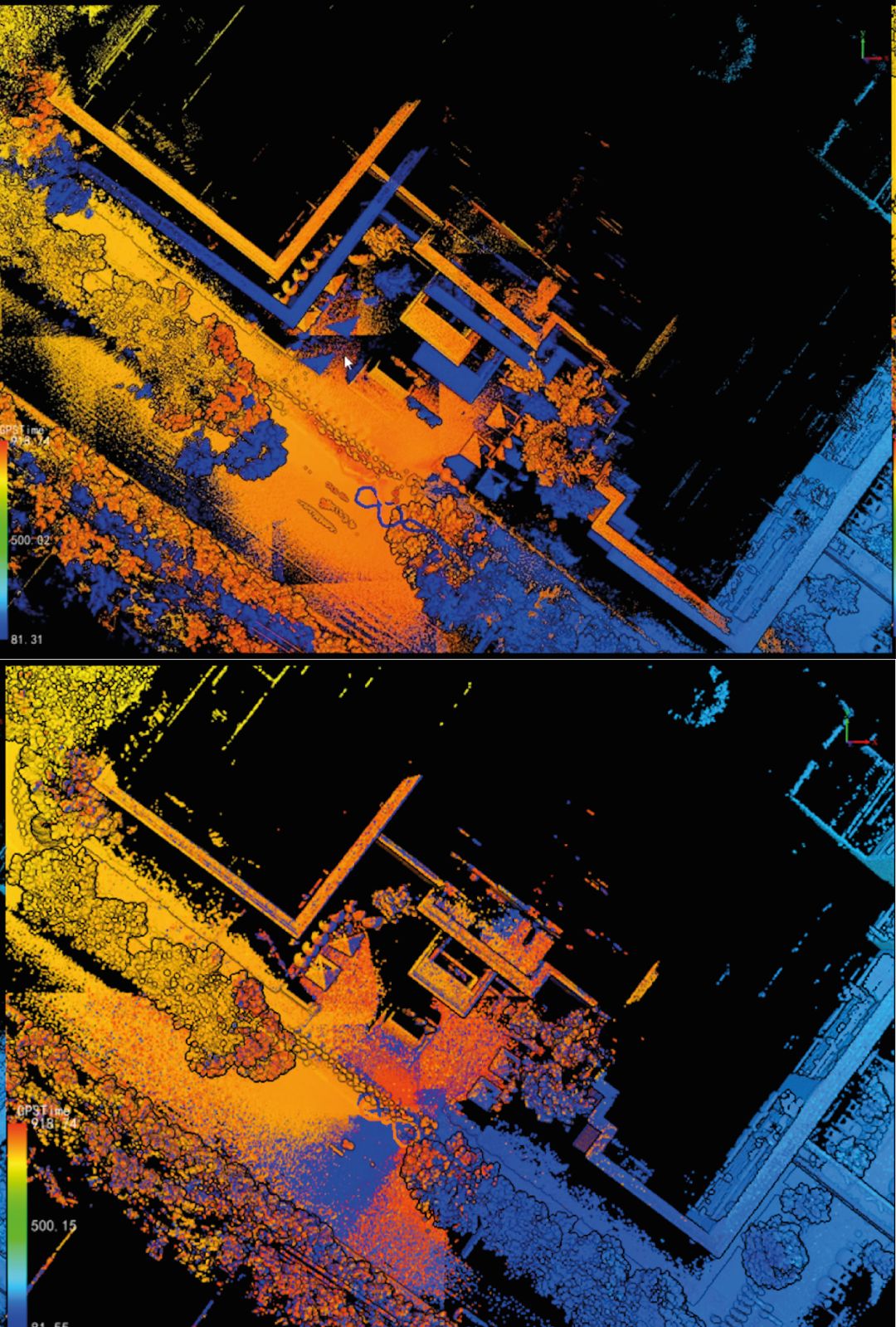

Mejor penetración en vegetación (400 m de altitud)

Con su avanzado sistema LiDAR, el H800 logra penetrar eficazmente a través de vegetación densa desde 400 m, capturando detalles bajo la cobertura forestal que otras marcas no alcanzan.

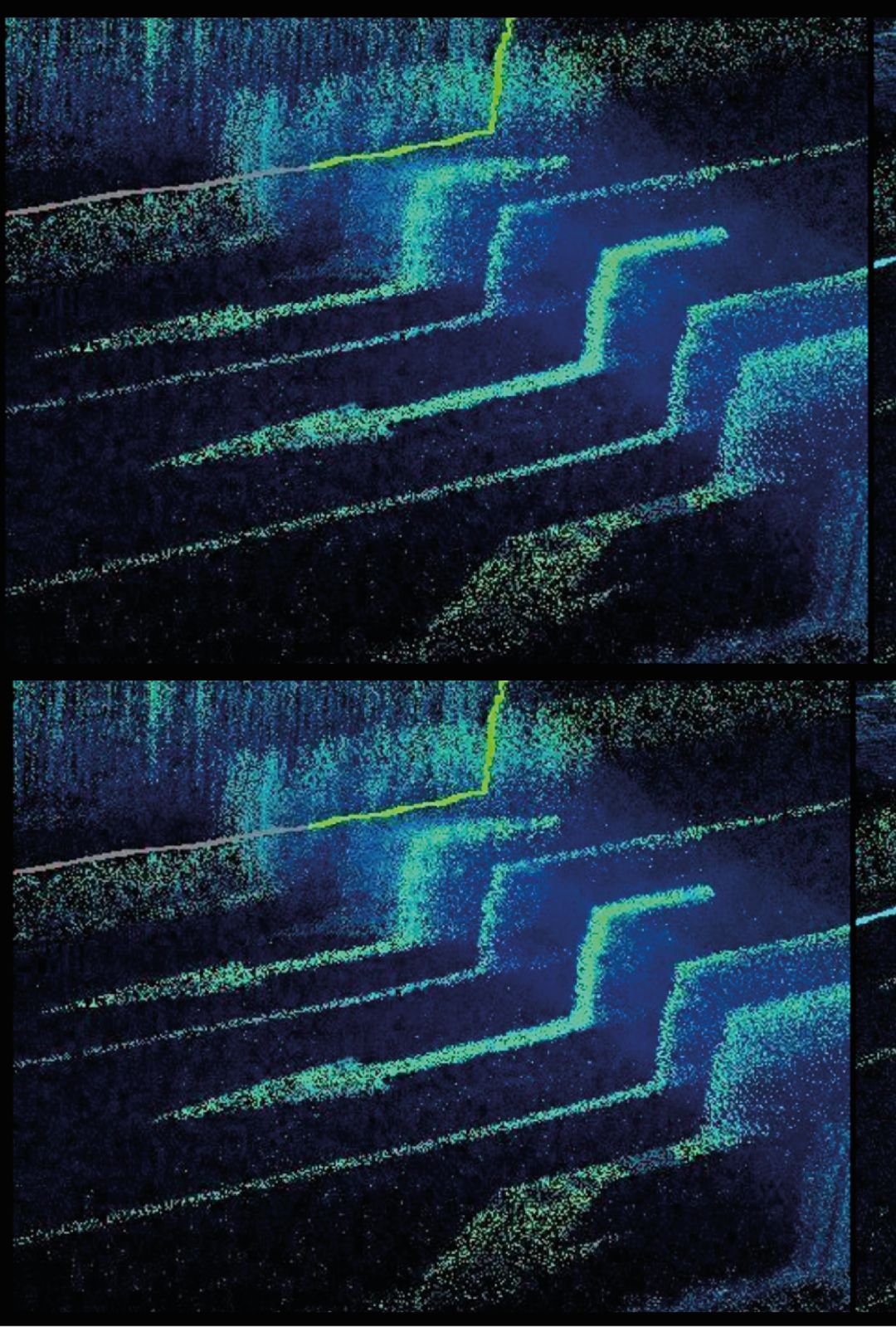

Mayor suavidad en los datos (400 m de altitud)

El H800 genera datos más suaves y consistentes en altitudes elevadas, eliminando ruido y asegurando un mapeo preciso en terrenos complejos. Comparado con otras marcas, ofrece un procesamiento superior para resultados más limpios y detallados.
